礦用抽水浮船設備清單

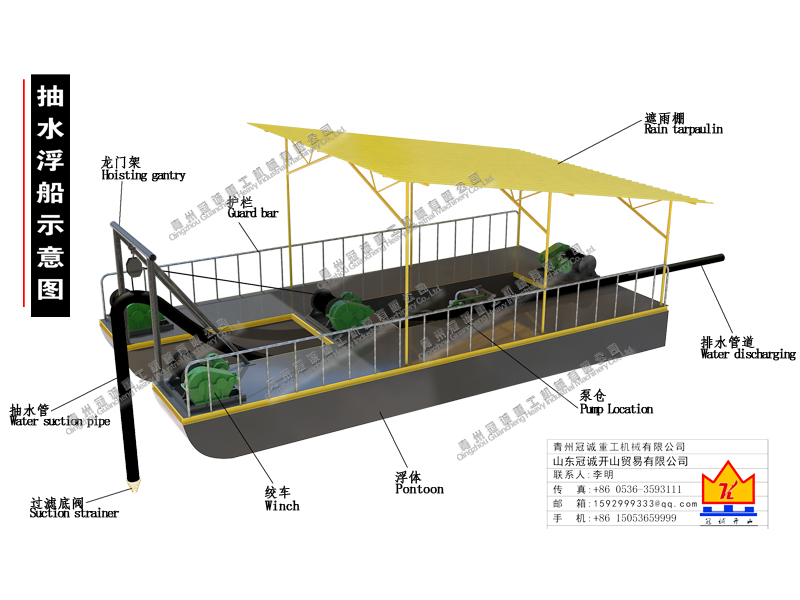

抽水浮船

【抽水浮船設備概述】

本套設備是在客戶原有砂金設備的基礎上，根據砂金設備工作環境的要求，為使選金礦機械順利進行，而由我司設計施工完成。本抽水浮船也可單獨使用。
本船是根據現場抽水條件的要求制作，為拼裝式全鋼質焊接抽水船。工作原理：通過橋架上的抽水管道把水通過排管運送至指定地點，跟沙金提取設備抽沙船有相似點。
性能：
設計抽深                                3.0m
吸管直徑：                             250mm
排管直徑                                200mm
Technical process
This dredging boat are designed according to working surroundings,assembling type of all welded steel water suction dredger. Working principle: Through suction pipe on bridge to suck then transport the water to destination through discharging pipe.
The suck depth:3.0m
The diameter of suction pipe :250mm
The diameter of discharging pipe :200mm

【技術參數】
Detail parameter

名稱 Production Name	規格 Specification	功率 Power	數量 Quantity	備注 Remark
浮體 Pontoon	總長(Length)：11.5m 總寬(Width)：5.6m 單寬(Single width)：1.8m 高度(Height)：0.96m	-	1套	主甲板上根據要求設置高度為0.9ｍ的鋼質活動型欄桿。機艙下面均設有300ｍｍ鋼質豎梯或踏步。船體的浮體為方型、橫骨架式結構。船體為全焊接鋼結構。浮體通過上部的連接塊、中部的連接把三個方型的浮體加以固定，并形成一個完整的船形。此種連接方式對于船體的安裝及拆卸極為方便。 On the main deck with steel material height in 0.9m guarding bar to make the boat to be more safe. There are 300mm steel vertical ladders or treads below the engine room The pontoon is in square size, transverse framing. The pontoon is all welded steel structure. The pontoon through the upper part of the connecting block, the connection to the central square to be fixed, and form a complete ship shape. This design for the installation and disassembly process of the hull is very convenient.
中間泵倉浮體 The pontoon of location of pump	長度(Length)：6m 寬度(Width)：2m 高度(Height)：1.5m	-	1套
主柴油機 The main generate set	生產廠家(Brand)：Commins 型號(Model)： NT855-M 功率(Power)：224KW 轉速(Speed)：1800R/min	-
小柴油發電機 The generate set	20KW	-	1臺
齒輪箱 Gear box	型號(Model)：300#	-	1臺
水泵 Water pump	型號(Model)：10/8F-G 清水流量(Flow)：600m3/h 揚程(Discharge distance)：100mH2O	-		沙泵和發電機用一臺柴油機驅動。泵的過流部件包括泵殼、葉輪及襯板等采用耐磨材料制造，具有良好的抗磨損性能。 A diesel engine driven by sand pump and generator. The pump flow components including pump shell, impeller made of wear-resistant material and lining plate, has good wear resistance
龍門架絞車 The Winch to hoisti gantry	電動絞車：LTJC40 第一層鋼絲繩拉力：30kN 卷筒容繩量：40m 功率：3KW	3	1臺
橫移絞車 Lateral movement winch	額定拉力：30kN 繩速：20m/min 卷筒容繩量：30m 功率：3kw	6	2臺	2根直徑為10.0ｍｍ、長度為30ｍ的鋼絲繩 2pcs steel wire rope in diameter 10.0mm,length 30m
尾錨絞車 The anchor winch	額定拉力：30kN 繩速：20m/min 卷筒容繩量：30m 功率：3kw	3	1臺
系纜樁	直徑100ｍｍ的雙柱系纜樁4只	-
救生設備 Life-saving equipment	2只救生圈 2套救生衣	-
吸排水管及附件 The water suction,dishcarging pipe and other parts	吸排水管系包括橋架上吸水管路及船上排水管路兩部分。吸水管直徑D內=250mm，壁厚δ=8mm。在抽水架的回轉處設有法蘭式橡膠連接軟管。排水管直徑 D 外=200mm。壁厚δ=8mm。在船艉設法蘭可與排水管道連接。	-		選配 Can be customized
配電柜 Electric box		-	1套	含至設備電機線，含電纜線 Including the electric wire to machine,excluding cable

【選配配件】

名稱	規格	單位	數量	單價	總價
排水管道 The discharging pipe	內徑200mm，HDPE超高分子量聚乙烯管道 10米/根 Inner diameter200mm,HDPE type,10m/pcs	米	120	-	-
連接軟管 The connecting hose	長度1.2米 Length1.2m	支	11	-	-
管道浮體 The floating		對		-	-
