轉載(一）：尼爾森選礦機及其應用 [ 文章編號 ] 100228951(2003)0320028204

轉載：尼爾森選礦機及其應用 [ 文章編號 ] 100228951(2003)0320028204

[ 作者簡介 ] 張金鐘 (1966 - ) , 男 , 河南許昌人 , 工學碩士 , 砂金設備尼爾森中國代理公司首席代理 ; 從事黃金選冶工藝、設備的研發和引進。1,張金鐘 2,姜良友 3,吳振祥 4,羅中興
(11 北京華寶技貿公司 , 北京 100085 ; 21 長春黃金設計院 , 吉林長春 130012 ; 31 中國有色工程設計研究總院 , 北京 100038)
[ 關鍵詞 ] 砂金設備;沙金機械;貴金屬 ; 金 ; 鉑族金屬 ; 重選 ; 離心選礦機 ; 尼爾森選礦機
[ 摘　要 ] 本文就砂金設備,沙金機械尼爾森選礦機的結構與原理、適用對象及生產實踐等作了較全面的介紹 , 其中包括部分應用數據調查和多種典型應用案例。文中還較完整地介紹了沙金選礦設備黃金選礦的“全重選 (eXtreme Gravity) ”工藝。
[ 中圖分類號 ] TD455+ 1 5
[ 文獻標識碼 ] B 　　
[ 文章編號 ] 1002 2 8951(2003)03 2 0028 2 04
Knelson concentrators and its application
ZHANGJin 2 zhong 1 , J IANGLiang 2 you 2 , WU Zhen 2 xiang 3 , LUO Zhong 2 xing 3
( 1 1 Beijing HuabaoTechnology and Trading Co. , Beijing 100085 , China; 2 1 Changchun GoldDesign Insti 2
tute , Changchun 130012 , China; 3 1 China Nonferrous Engineering and Research Institute , Beijing 100038 ,
China)
Key words : precious metals; gold; platinum group metals; gravity concentration ; centrifugal concentrator ;
Knelson concentrator
Abstract : This paper reviews the basic structure and working mechanism of Knelson concentrators and their typ 2
ical installation cases in mineral processing industry worldwide , inclusive of some newly appeared trends such as
“ eXtreme Gravity (XG) ” flowsheets etc. . Some key survey data from the global customers are additionally
available.1 　沙金選礦設備尼爾森選礦機結構與原理

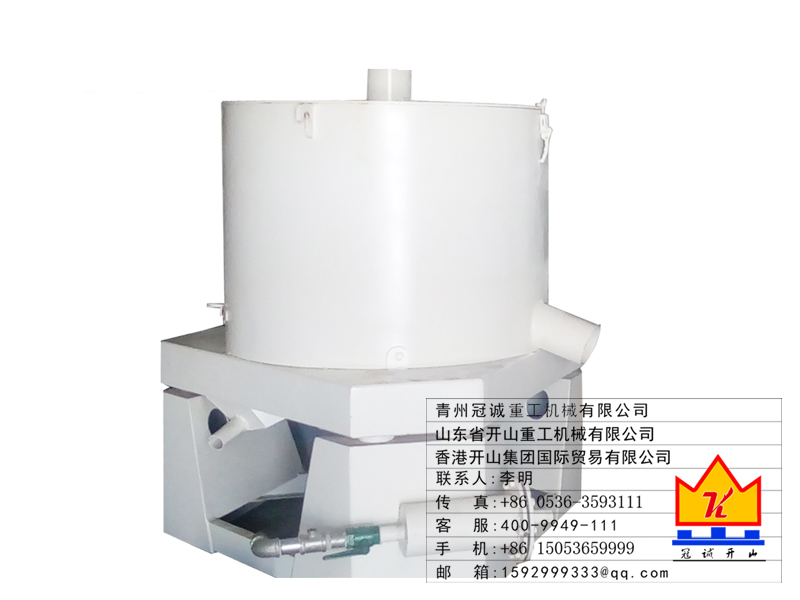

1 1 1 　沙金選礦設備基本結構
尼爾森選礦機的分選機構是一個內壁帶有反沖水孔的雙壁錐 , 可理解為由兩個可一同旋轉的立式同心錐構成。外錐與內錐之間構成一個密封水腔。內錐的內側有數圈溝槽 , 并有按一定設計排列的進水孔 , 叫流態化水孔 ; 內錐稱為富集錐。設備的其余部分由給礦、排礦、供水 ( 氣 ) 裝置及驅動、自動控制系統和機架等組成。
沙金選礦設備沙金選礦設備 1 1 2 　沙金選礦設備工作原理
尼爾森選礦機是基于離心原理的強化重力選礦設備。在高倍的強化重力場內 , 比重大和比重小的礦物的重力差別被極大地放大 , 這使得輕重礦物之間的分離比自然重力場內更加容易 ; 而特殊設計的物料床層保持結構 , 在具有專利技術的流態化水和干涉沉降的相互作用下 , 能夠持續地保持松散狀態。在上述條件下 , 重礦物顆粒能夠取代輕礦物顆粒在選別床層中占據的位置而保留下來 , 輕礦物顆粒則作為尾礦排出 , 從而實現礦物顆粒按比重分選。當轉數給定時 , 改變流態化水的速度 , 可改變礦粒離心沉降速度的大小。該機在生產運行時 , 富集錐內的離心加速度可達 60 倍或更高的重力加速度 , 當?shù)V漿給入富集錐底部時 , 礦漿在離心力的作用下被甩向富集錐的內側壁 , 并沿著內壁向上運動 , 同時由富集錐的進水孔連續向錐內注入水流使床層呈流態化。在離心力和反沖水力的共同作用下 , 單體金等重礦物顆粒能克服水的徑向阻力 , 離心沉降或鉆隙沉降在精礦床內。而脈石礦物因受離心力較小 , 難以克服反沖水力的作用 , 結果在軸向水流沖力和離心力的軸向分力共同推動下被排出富集錐成為尾礦。

2 　沙金選礦設備適用物料及粒級
2 1 1 　適用物料
尼爾森選礦機現有兩種類型產品 , 一種是間斷排礦型 , 另一種是連續可變排礦 (CVD) 型 , 根據精礦產率大小不同 , 兩類產品各自適用于不同的情況。一般以精礦產率 0 1 1 % 為分界線 , 在分界線以下考慮用間斷排礦型 , 反之則用連續可變排礦型。選金礦機械間斷排礦型選礦機排放周期取決于所處理礦石的性質、給礦量等 , 脈礦一般為 1 ～ 4 小時 , 砂礦一般為 4 ～ 12 小時。連續可變排礦型選礦機可連續排礦 , 并根據需要連續調節精礦產率 , 可在 0 ～ 50 % 任意選擇。間斷排礦型尼爾森選礦機適用于貴金屬回收 , 包括金、銀和鉑族金屬。其中最為廣泛的應用是巖 ( 脈 ) 金、砂金及有色金屬伴生金的回收 ; 從鎳銅硫化礦石中回收鉑、鈀等是近年來尼爾森選礦機應用的又一大進展。連續可變排放型尼爾森選礦機主要用來回收較大產率 ( 一般大于 0 15 %)的有價組份。當目的礦物和脈石比重差大于 1 1 5 時 ,選金礦機械CVD 型選礦機能使它們有效的分離?？蓱?yīng)用于黑 ( 白 ) 鎢礦、錫石、鉭鐵礦、鉻鐵礦、鈦鐵礦、金紅石、氧化鐵礦物和含金銀的硫化物等較大比重礦物的富集 , 以及工業礦物除鐵、粉煤的洗選等。除上述礦石之外 , 選金礦機械尼爾森選礦機已在多家選礦廠被用來從含金浮選銅精礦等物料中分選出高品位的金精礦 , 以此提高金的冶煉廠凈返 (NSR) 系數 , 增加經濟效益。另外它還在非礦物資源回收方面開始得到應用。
選金礦機械選金礦機械選金礦機械 2 1 2 　選金礦機械給礦粒度和回收粒級
尼爾森選礦機給礦粒度區間較寬 , 間斷排礦型為 0 ～ 6mm , 連續排礦型為 0 ～ 3 1 2mm 。其回收粒級很寬 , 以金回收為例 , + 38 μ m 為極易回收粒級 ,10～ 38 μ m 為可回收粒級 , - 10 μ m 為較難回收粒級。在生產實踐中 , 單體解離的金粒絕大多數為可回收粒級 , 因此這部分單體金較易回收。
選金礦機械 3 　生產實踐
3 1 1 　應用概況
尼爾森選礦機已在世界黃金工業中普遍得到應用 , 迄今為止 , 公司已累積售出 2 700 多臺套選金礦機械 ,客戶遍及七十多個國家。有數字表明 , 在產金大國澳大利亞 , 黃金年產量的 35 % 由尼爾森選礦機產出 , 加拿大是 30 % ～ 35 % , 南非和俄羅斯是 15 % 。對鉑族金屬回收也取得了很好的效果 , 如在俄羅斯的諾里斯克 (Norilsk) 礦業公司 , 尼爾森選礦機被用來加強鉑鈀的回收 , 使得鉑、鈀的回收率提高了6 % ～ 8 % 。該公司已成為尼爾森公司的最大客戶之一 , 安裝 KC - XD48(48 英寸 ) 設備已達 26 臺。
