150m3/h處理量下挖6米挖沙淘金設備清單

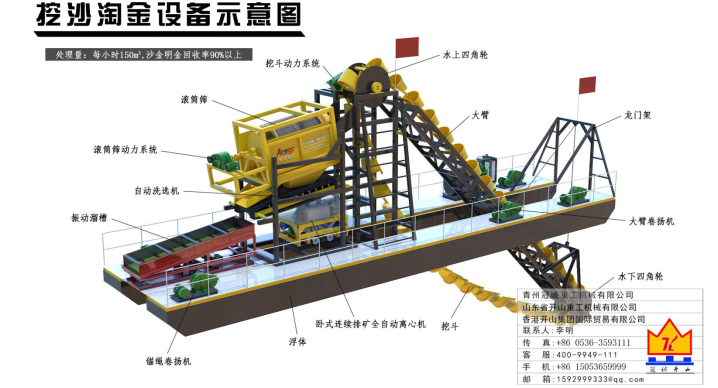

流程概述：
原料通過挖斗送入滾筒篩內進行篩選分級為：6mm以下、6-2cm、2cm以上三種規(guī)格，其中2CM以上廢料直接通過廢料溜槽排出；
6mm以下細料通過料斗進入一臺自動洗選機中按礦物比重進行初次選別：含金量高的重礦進入一臺80#臥式全自動排礦離心機中進行精選，精料通過排料管排出至料筒中，廢料通過廢料管排出。含金量低的輕礦排入一臺振動溜槽進行收尾后，廢料排出至船尾；
6-2cm粗料通過滾筒篩底部溜槽排入振動溜槽進行回收后，廢料排出至船尾。
Technological process:
The mixture from buckets moved by wheels under and upaward water to trommel screen then separated to 3sizes material:≤6mm,6-2cm,≥2cm,the biggest which useless are directly getting rid to the river.
The material size ≤6mm from the auto wash&separating machine to be separated 2 types,the one higher in gold then sending to 80#horizontal auto discharging centrifugal contrator to resparate,the tailings discharge to the box,the one low in gold are sending to shaking chute.
The material 6-2cm go through the screen then also washed to shaking chute to separate,then scrap material are sending out of the dredger.
|
名稱 |
規(guī)格 |
數量 |
功率 |
備注 |
|
浮體Pontoon |
單寬1.8米，高0.92米，長23米 |
1套 |
- |
|
|
挖斗式洗沙機 |
主支架高5.6米：16#槽鋼對扣 |
1套 |
37KW-6 |
水下四腳輪外側使用彈簧鋼護邊 |
|
滾筒篩 |
凈篩孔長度3米，內徑1.3米，外徑：1.6米 |
1套 |
11 |
|
|
自動洗選機 |
60# |
1套 |
2.2 |
|
|
臥式離心機 |
80#全自動排礦離心機 |
1套 |
7.5 |
PLC電腦控制 |
|
振動溜槽 |
1500*4500 |
1套 |
3 |
|
|
大臂卷揚機 |
400#減速機Speed Reducer |
1臺 |
11 |
|
|
主錨 |
350#減速機Speed Reducer |
1臺 |
3 |
|
|
錨繩卷揚機 |
3KW |
4臺 |
12 |
|
|
水泵 |
7.5KW |
1臺 |
7.5 |
|
|
離心泵 |
7.5KW |
1臺 |
7.5 |
|
|
總用量功率 |
同時用電量101.7KW，工作中用電量：75.7KW(不含照明及其它建議用150KW發(fā)電機組) |
|||
